aliaje de nichel, care sunt aliaje cu nichel ca element principal;poate fi utilizat pentru conducte, precum și pentru diferite părți ale supapelor industriale, cum ar fica caroserie, capotă, bilă, scaun, tijă, șuruburi, arc, etc.

Valvele sunt părți ale sistemelor de conducte și sunt definite ca componente ale fluxului de lichid care sunt utilizate în diferite scopuri.Aceste scopuri pot implica oprirea/pornirea fluxului, controlarea debitului, devierea fluxului, prevenirea fluxului înapoi și eliberarea presiunii [1] [2].Figura 1 ilustrează o supapă de bilă, care este o supapă rotativă în care membrul de închidere al formei bilei este rotit 90° pentru a activa sau dezactiva orificiul de port al supapei [2].Mingea din figura 1 este activată la orificiul babord, care păstrează valva deschisă.

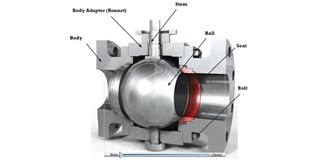

 Figura 1. Valva de bilă în poziţie deschisă. Introducerea valvelor și componentelor Diferitele părți ale valvei menționate în această hârtie sunt definite după cum urmează [3]: Corpul: Corpul supapei de asemenea, numit învelișul supapei este ca cea mai important ă parte a ansamblului supapei, păstrând toate părțile împreună ca un cadru.Corpul valvei este prima limită de presiune care primeşte presiunea lichidului.Capetele corpului supapei sunt concepute pentru a conecta valva la conducte.

Bonnet: capota de valvă este a doua cea mai important ă parte care conține presiune;acoperă corpul supapei și este fabricat în același material cu corpul supapei.

Mingea: Bila valvei, de asemenea numită „ 8216; membra de închidere ”) 8217; [4] sau „ titulatura ” sau „ E8216; partea de reglare a presiunii ” „ yer8216;[4]oprește sau pornește lichidul.Când supapa se închide, presiunea totală a lichidului se aplică unei părți a balonului, astfel încât această parte este considerată a treia presiune important ă care conține o parte a valvei [3].

Locuri: Scaunele asigură suprafața scaunelor pentru membrul de închidere.-Stem: Valva stem este conectorul dintre membrul de închidere a supapei și operatorul și asigură mișcarea necesară la minge pentru închiderea și deschiderea supapei.Trunchiul este conectat la roata de mână, maneta sau acționarul dintr-o parte și la membrul de închidere a valvei din cealaltă parte.Un acționar este o component ă care este responsabilă pentru mutarea automată a supapei interne.Aparatele necesită o putere mecanică ridicată, în special în cazul acțiunii, pentru a rezista la sarcinile aplicate de partea actuatorului.-Bolta: Boltele sunt, de asemenea, presiune care conține părți ale supapelor, utilizate pentru a conecta împreună corpul valvei sau piesele capotei.

Tub din oțel carbon

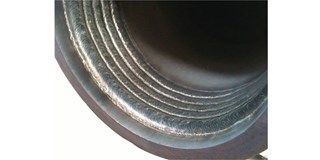

Figura 2. Inconel 625 încadrată într-o conductă de oțel carbon.

Figura 2. Inconel 625 încadrată într-o conductă de oțel carbon.

De ce să specifice aliaje de nichel?

Există diverse motive pentru a specifica aliaje de nichel pentru valve și interioare.Acestea sunt rezumate după cum urmează:

Coroziune internă: Într-un mediu coroziv, țevile din oțel carbon pot fi placate (suprapuse intern) cu aliaj de nichel 3mm (de exemplu Inconel 625) pentru a reduce riscul de coroziune [5].

Atacuri de coroziune asupra țevilor

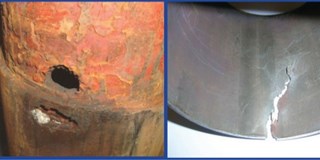

Figura 3. Atacuri de coroziune la țevi cu CO2 (stânga) și H2S (dreapta).

Suprafața internă a aliajului de nichel poate fi aplicată pentru serviciile lichide care conțin cantități mari de compuși corozivi precum CO2 și sulfură de hidrogen (H2S).Atacurile de coroziune cu CO2 și H2S se manifest ă sub forma pierderii și crăpăturilor metalice, astfel cum se arată la figura 3.

Figura 3. CO

2

(stânga) și H

2

S (dreapta) atacuri de coroziune asupra țevilor.

Aliaj de nichel solid, conducte Inconel 625, este, de asemenea, comun în sectorul offshore al industriei petroliere și gaziere în serviciile de hidrocarburi cu cantități mari de H2S.În consecință, în părți ale lumii precum Orientul Mijlociu 101;Uleiul brut conține concentrații mari de H2S, corpurile supapelor utilizate în proiecte petroliere și gaziere offshore pot fi selectate în Inconel 625 în loc de duplex 22Cr.Cu toate acestea, 22Cr duplex este o alegere foarte comună pentru conducte și supape în industria offshore norvegiană wher101;ulei și gaz sunt fie fără H2S, fie nivelurile sunt minime [6].În plus, zonele de etanșare și buzunarele scaunelor de valve cu bile fabricate în oțel carbon pot fi suprapuse cu Inconel 625 pentru a evita coroziunea crevasului.coroziunea crevasului se referă la un atac localizat la suprafața de metal a zer101;Există o gaură, crăpătură sau canelură.

Externa coroziune: Super duplex șuruburi sunt o alegere comună a materialului pentru valvele fabricate în duplex 22Cr în industria offshore norvegiană.

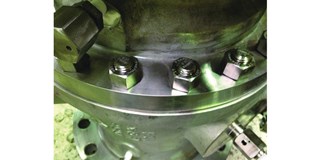

Valva de corp duplex&#Figura 4. O supapă duplex 22Cr cu șuruburi și priză Inconel 625&#Figura 4. O supapă duplex 22Cr cu șuruburi și priză Inconel 625&#Temperatura maximă admisibilă de funcționare pentru materialul supraduplex necatat (de exemplu, șuruburi) în mediul offshore este 110°C [7] pentru a evita coroziunea cracării prin presiune a clorurii externe în mediul marin.Prin urmare, șuruburile (șuruburi și piulițe) de super duplex sunt modernizate la Inconel 625 pentru valvele duplex 22Cr la temperaturile de funcționare de mai sus 110°C, ilustrată la figura 4.
