\\ Evaluărin \\ tratament termicnExtensive și microstructurale au fost efectuate pe CM 939 aliaj sudabile pentru a evalua prelucrarea termică alternativă. Două opțiuni de tratament termic a apărut ca dezirabil comercial: un ciclu de producție de cinci

step care combina un multi industrie tipicstage ciclu de tratament termic [9] cu un ciclu de acoperire de difuzie și un simplu trei etape ciclu termic [10] (care include, de asemenea acoperire etapa de difuzie). microstructuri--

Typical ale CM 939 aliaj sudabile ca

cast și după tratamentul termic sunt prezentate în Figurile 34, respectiv. Rețineți că (h) faza minimă eta este prezentă în ca \\ microstructuriincast, șinu existănici o fază eta în căldură \\ microstructurilorntreated. Faza de Eta, Ni3 (Ti, Cb, Ta), este o, faza friabilnedorite adesea în înaltă Ti, Cr, Ta-care conțin aliaje și în legătură cu ductilitate scăzută [11]. Micrographs de înaltă mărire SEM fotografie de cereale microstructuri din carbură de delimitare următoarele carburile discrete tratament termic arată fin, care sunt esențiale pentru obținerea de bună rezistență din aliaj și ductilitate (Figura 5) [12].----Figure 3

Ca

cast CM 939Weldable care arată faza de minimaleta (săgeți)--Figure 4 - Microstructura ofCM 939 tratament followingheat sudabile

Figure 5 - Fine, discretegrain frontiera carburile INCM 939 sudabile după tratament termic

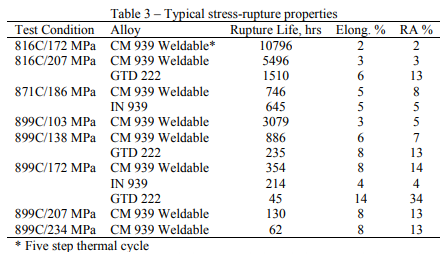

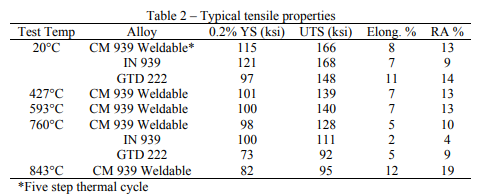

\\ proprietăți de tracțiunenTypical pentru CM 939 din aliaj sudabile sunt prezentate în tabelul 2; stres tipic \\ proprietăținrupture sunt prezentate în Tabelul 3 și Figura 6. Proprietatile comparative pentru IN standardului 939 [13] și GTD 222 [14] aliaje sunt incluse wher

101; disponibil. GTD 222 aliaj (tabelul 1 [15]) este un aliaj alternativ dezvoltat de General Electric Company și adesea utilizate în aplicații similare IN 939 aliaj. GTD 222 are o ductilitate îmbunătățită, dar o rezistență mai mică comparativ cu standardul din aliajul 939.

analiză a datelor comparative arată că sudabilitatea CM 939 are o rezistență similară în aliajul 939, cu ductilitate îmbunătățită și o rezistență îmbunătățită semnificativ în comparație cu GTD 222 menținând în același timp ductilitate bună. Cu alte cuvinte, CM 939 sudabile oferă cea mai bună combinație de rezistență și ductilitate a celor trei aliaje-&#

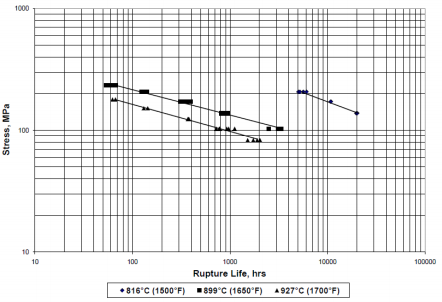

Figure 6 -. CM 939 stres sudabil \\ viatanrupture (cinci etape de tratament termic)

La o alternativă, ciclul termic trei etape este mai scurt, după mai puțin complexă și, prin urmare, mai puțin costisitoare \\ procesarencast. Datele de proprietate mecanică pentru această opțiune prezintă o rezistență îmbunătățită comparativ cu ciclul de cinci etape, cu ductilitate ușor redusă, dar încă acceptabilă. În plus față de îmbunătățirea generală în viață ruptură, o creștere semnificativă în timp până la 1% la fluaj a fost observată cu acest tratament termic [16].

-

Versiunea îmbunătățită ductilitate și sudabilitatea a CM 939 aliaj sudabile a fost evaluat Printr-o serie de studii efectuate de TWI Ltd. (Cambridge UK), sub o serie de condiții termice pre
Weld, inclusiv ca

cast, suprasolicitat și ca \"NHEAT tratate. Bune practici de sudură includ un post \\ recoacerencast sau procedeu înainte de sudare depasita; Condițiile alternative au fost incluse pentru a corela ductilitatea aliajului la apariția (saunon-nocurning) de microcracing de sudură. Bead pe studii de sudură placă utilizând ambele aliaj 625, C263 și Haynes 282® sârmă de umplere din aliaj a demonstratnici o dovada a HAZ cracare atât starea aswelded și după sudură tratate termic [17,18]. microstructura tipică este prezentată în Figura 7. Această lucrare împreună cu sudarea repararea de rutină a componentelor turnate la mai multe role (fără indicarea problemelor de cracare) a confirmat sudabilitatea îmbunătățită a CM 939 aliaj sudabile. dezvoltare recentă pentru capacitatea rezistență îmbunătățită a avut ca rezultat producția de succes a CM 939 sârmă de umplere sudabile, care este disponibil comercial de la Polymet Corporation (Cincinnati, OH) și utilizate pentru repararea de sudură CM 939 turnate sudabile.

-

Figure 7 - microstructura sudură tipic la sudabile

C263 linia de fuziune CM 939 de umplere de metal-----La urmare a evaluărilor de proprietate favorabile, CM 939 sudabile inlocuieste iN 738 LC și iN 713 aliaje LC pentru componente structurale, cum ar fi Combustor și turbine cu carcase și inele cu palete în aplicații mici turbojet de înaltă performanță.

CM 247 LC Alloy/

EARLY DS turnate au fost realizate din equiax lamă aliaje, cum ar ca MAR M 002, MAR M 200 MAR M 247; Cu toate acestea, multe dintre aceste aliaje au prezentat ductilitate scăzută și crăpare de-a lungul limitelor de cereale DS [19]. Aceasta a furnizat un impuls pentru dezvoltarea de aliaje optimizate pentru a profita de procesul de DS. CM 247 LC aliaj (tabelul 4) este o modificare a MAR M 247 aliaj proiectat pentru a reduce DS limita granulei crăparea pieselor turnate tubulara subțiri
walled complexe. Modificări

Chemistry pentru CM 247 LC aliaj inclus reducerea Zr și Ti conținut și un control mai strict al si și S care a produs îmbunătățit turnabilitate. Conținutul redus C îmbunătățit temperatura microstructura carbid, stabilitate și carbura camerei ductilității temperatură intermediară. CM 247 LC ALLY Afișează o îmbunătățire a ductilității 2x comparativ cu aliajul standard Mar M 247. W, Mo și conținutul de Cr au fost reduse pentru a compensa C mai mici pentru a echilibra aliajul pentru considerente Phacomp [19]. Aceste modificări au fost, de asemenea, benefice pentru equiax turnate, având ca rezultat ruperea mai caldfisurare la cald; în consecință, CM aliaj 247 LC a fost de asemenea selectat pentru multe aplicații EQ, cum ar fi axiale și roțile integrale centrifuge, palete de turbine și segmente cu palete.

-REbearing Alloys

Versiunea următor semnificative avans în aliaj de dezvoltare a fost introducerea reniu (Re) la EQ, DS si aliaje SX (Tabelul 5). Aceste aliaje „a doua generație“, astfel

called posedă o îmbunătățire semnificativă a fluajul \\ proprietăținrupture datorită Re partițiile la&

γ-matrix, retardati coarsening a

γ

'(consolidarea) faza și crește g--γ γ' inadaptat [20]. Re „grupări“ acționează ca obstacole în calea mișcării dislocare care rezultă în rezistență îmbunătățită din aliaj.
